Sistema de barrera simple/doble

Sistema de barrera simple/doble


Sistema de barrera simple/doble – túnel de extracción

Protan suministra sistemas de impermeabilización tanto para aplicaciones de barreras simple como dobles.

El sistema de barrera simple es para condiciones de presión hidrostáticas de agua incluyendo compartimentos y opciones de inyección. El sistema de barrera doble también está diseñado para tolerar presión hidrostática de agua y combina un sistema de prueba e inyección.

El Sistema consiste en dos capas de membranas para túneles:

  1. La primera capa es la membrana principal, de un máximo de 4mm de grosor.
  2. La segunda capa es una membrana de 2mm ubicada sobre la primera capa.

Para obtener un vacío entre ambas capas, la membrana de la segunda capa se entrega con una superficie con relieve que entra en contacto con la primera capa.

Ejemplos de aplicación:

Túneles de carretera

Túneles ferroviarios

Galerias/pozos

Galerías de presión

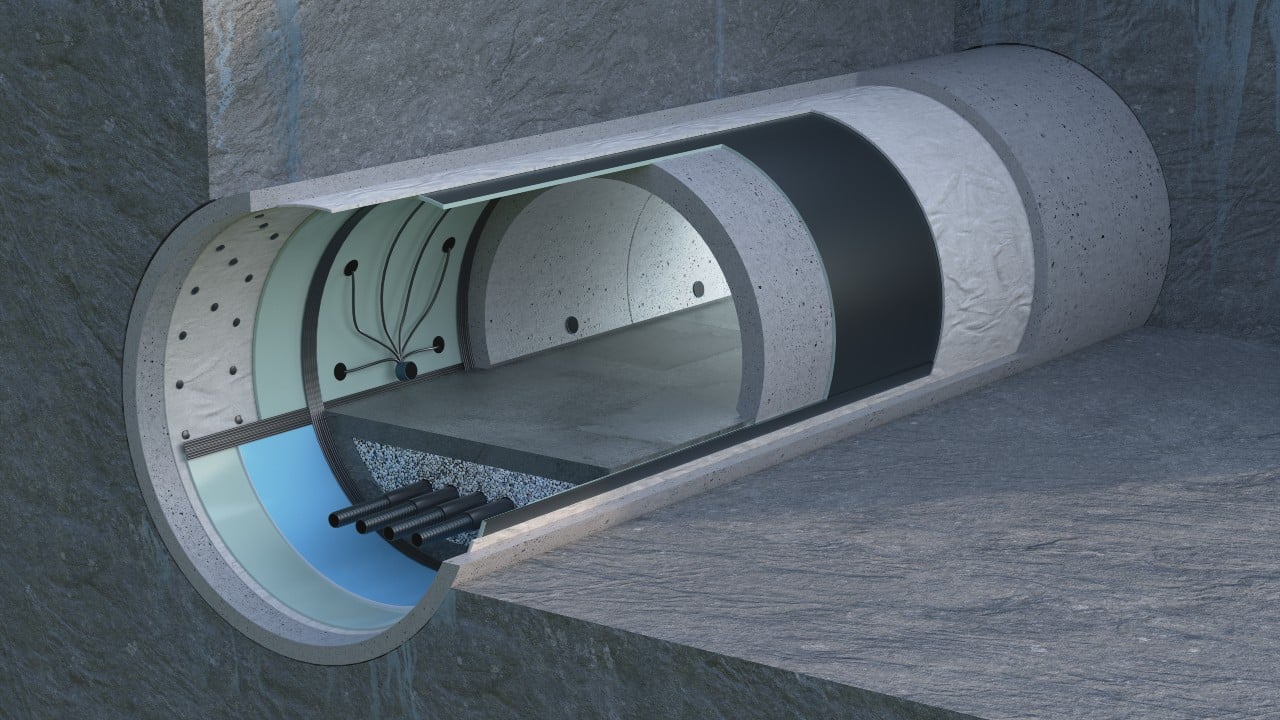

Descripción del sistema:

  1. Disco Protan
  2. Protan Protect (lámina de protección)
  3. Protan Waterbar
  4. Protan Inject (manguera de inyección)
  5. Hormigón de obra
  6. Membrana para túneles Protan InfraPlan
  7. Protan Geo (tela geotextil)
  8. Hormigón proyectado


Protan recomienda usar InfraPlan 32+ para el sistema de barrera simple para presión hidrostática.

Para los sistemas de barrera doble, Protan recomienda usar InfraPlan 32+ en la primera capa, e InfraPlan P20 con relieve como segunda capa.
